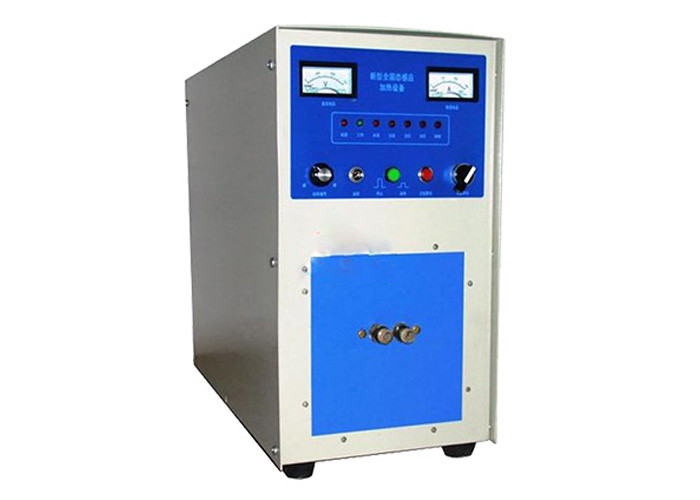

Equipamento de aquecimento de alta frequência da indução do equipamento de aquecimento da indução para o metal que extingue, recozendo e moderando

Vista geral do equipamento de aquecimento de alta frequência da indução:

A máquina de aquecimento de alta frequência da indução tem o ajuste da função do aquecimento, da preservação do calor e de refrigerar automáticos, que é conducente a melhorar a qualidade de aquecimento da máquina de aquecimento de alta frequência da indução e a simplificar a operação manual. A fonte de alimentação do calefator de indução de alta frequência pode ser selecionada de acordo com o poder e a frequência. Mais alta a frequência de alta frequência, mais rasa a profundidade de aquecimento, e mais baixa a frequência de alta frequência, melhor a permeabilidade do calor. Seguimento automático da frequência alta do ciclo da máquina de aquecimento da indução de 1 a 20KHz

Parâmetros técnicos do equipamento de aquecimento de alta frequência da indução:

Modelo: LC-GPGY-50KW

Pressão de água refrigerando: 0.1-0.3mpa

Poder entrado: 50kW

Volume de água refrigerando (motor principal): 15L/minuto (0.1MPa)

Tensão entrada: 343v

Volume de água refrigerando (transPormador): 18L/minuto (0.1MPa)

Corrente de entrada máxima: 64A

Volume do anfitrião: 460×360×630mm3

Frequência da oscilação: 16khz

Ponto da proteção da temperatura da água: ℃ 50

Peso do anfitrião: 40 ± 5% quilograma

Eficiência: 90%

Etapas da instalação do equipamento de aquecimento de alta frequência da indução:

1. Coloque as máquinas principais e auxiliares: geralmente, a máquina principal (máquina do controle de operação) é colocada acima e a máquina auxiliar (máquina das saídas de potência) é colocada abaixo.

2. Conecte a água e a eletricidade das máquinas principais e auxiliares: conecte o canal de água usando as duas tubulações de água finas nos acessórios no em linha reta para cima e para baixo a maneira. Conecte o circuito com os dois cabos nos acessórios, no vermelho conectado ao vermelho e no preto conectado ao preto. Seja certo apertá-lo sem contato pobre. Conecte o fio à terra das máquinas do mestre e do escravo.

3. Conexão de poder: a máquina é a fonte de alimentação trifásica (380V), e três fios vermelhos são conectados ao interruptor de faca trifásico especial ou ao interruptor do ar (acima de 65A). Conecte então o fio à terra.

4. Conexão da água: a pressão de água refrigerando usada pela máquina é 0.1mpa-0.3mpa (sobre 1-3kg). Selecione por favor 370W uma bomba de água (220V) monofásica e um tanque ou uma associação de água (selecione o volume de acordo com o tempo e a carga de trabalho contínuos de trabalho, e instale uma torre refrigerando pequena caso necessário). A tomada da água da bomba de água é conectada com a entrada da água da máquina por uma tubulação de água, e a tomada da água da máquina é usada para retornar a água do retorno à associação para realizar refrigerar de circulação do volume de água.

5. A instalação da bobina de indução: seleto, instale e fixe a bobina de indução de acordo com a Porma e o tamanho do workpiece caloroso do metal. Note que a bobina de indução não será curto circuitada.

6. Coloque o workpiece: coloque o workpiece a ser aquecido no centro do anel da indução. As diferenças em torno do workpiece serão basicamente as mesmas. O workpiece e o anel da indução não colidirão.
