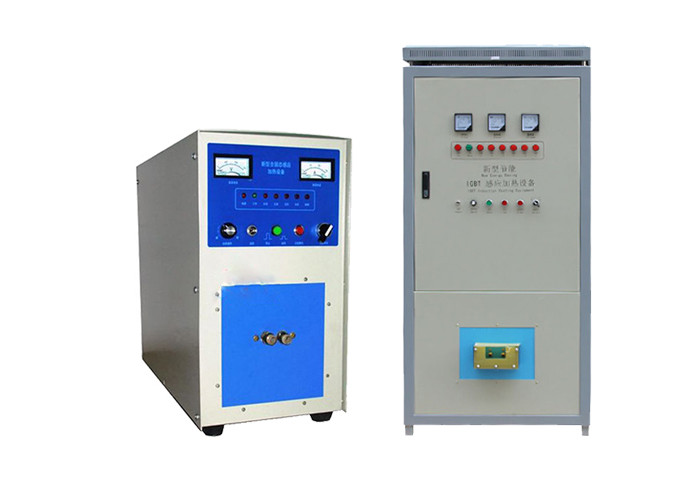

Projeto 100% de alta frequência da carga máxima do equipamento de aquecimento da indução por 24 horas

Princípio de funcionamento de equipamento de aquecimento de alta frequência da indução:

O princípio de equipamento de aquecimento de alta frequência da indução: é uma bobina de indução de aquecimento que seja ferida em um estado do anel ou em uma Porma exigida usando o grande sentido de fluxo atual da indução de alta frequência. A indução de alta frequência é feita geralmente de um tubo oco de cobre vermelho.

Parâmetros técnicos do equipamento de aquecimento de alta frequência da indução:

Modelo: LC-GPGY-85KW

Pressão de água refrigerando: 0.1-0.3mpa

Poder entrado: 85kW

Volume de água refrigerando (motor principal): 15L/minuto (0.1MPa)

Tensão entrada: 351v

Volume de água refrigerando (transPormador): 18L/minuto (0.1MPa)

Corrente de entrada máxima: 85A

Volume do anfitrião: 470mm×370mm×670mm

Frequência da oscilação: 21khz

Ponto da proteção da temperatura da água: ℃ 50

Peso do anfitrião: 40 ± 5% quilograma

Eficiência: 90%

Etapas da instalação do equipamento de aquecimento de alta frequência da indução:

1. Coloque as máquinas principais e auxiliares: geralmente, a máquina principal (máquina do controle de operação) é colocada acima e a máquina auxiliar (máquina das saídas de potência) é colocada abaixo.

2. Conecte a água e a eletricidade das máquinas principais e auxiliares: conecte o canal de água usando as duas tubulações de água finas nos acessórios no em linha reta para cima e para baixo a maneira. Conecte o circuito com os dois cabos nos acessórios, no vermelho conectado ao vermelho e no preto conectado ao preto. Seja certo apertá-lo sem contato pobre. Conecte o fio à terra das máquinas do mestre e do escravo.

3. Conexão de poder: a máquina é a fonte de alimentação trifásica (380V), e três fios vermelhos são conectados ao interruptor de faca trifásico especial ou ao interruptor do ar (acima de 65A). Conecte então o fio à terra.

4. Conexão da água: a pressão de água refrigerando usada pela máquina é 0.1mpa-0.3mpa (sobre 1-3kg). Selecione por favor 370W uma bomba de água (220V) monofásica e um tanque ou uma associação de água (selecione o volume de acordo com o tempo e a carga de trabalho contínuos de trabalho, e instale uma torre refrigerando pequena caso necessário). A tomada da água da bomba de água é conectada com a entrada da água da máquina por uma tubulação de água, e a tomada da água da máquina é usada para retornar a água do retorno à associação para realizar refrigerar de circulação do volume de água.

5. A instalação da bobina de indução: seleto, instale e fixe a bobina de indução de acordo com a Porma e o tamanho do workpiece caloroso do metal. Note que a bobina de indução não será curto circuitada.

6. Coloque o workpiece: coloque o workpiece a ser aquecido no centro do anel da indução. As diferenças em torno do workpiece serão basicamente as mesmas. O workpiece e o anel da indução não colidirão.
